Аэрогамма-спектрометры МИФИ

Начиная с 1980 года, в Московском инженерно-физическом институте проводятся разработки аэрогамма-спектрометрической аппаратуры и методов ее применения в радиоэкологических, геофизических и других исследованиях, а также выполняются эксперименты с использованием созданной аппаратуры. Разработанные аэрогамма-спектрометрические технологии успешно применялись специалистами МИФИ для оперативного изучения загрязнения Европейской территории СССР гамма-излучающими продуктами аварии на Чернобыльской АЭС (1986-1987 г.г.), в исследованиях радиоактивного загрязнения территории Семипалатинского испытательного полигона (1989-1990 г.г.) и южной части островов Новая Земля (1995 г.) с целью выяснения радиационной обстановки, сложившейся после прекращения испытаний ядерного оружия.

В настоящее время в нашем распоряжении находятся два базовых аэрогамма-спектрометра:

  • аэрогамма-спектрометр АГСК-99С с блоком детектирования на базе сцинтилляционных детекторов;
  • аэрогамма-спектрометр АГСК-99 с комбинированным блоком детектирования на базе полупроводниковых и сцинтилляционных детекторов.

Базовые варианты АГСК могут быть трансформированы в зависимости от решаемых измерительных задач и используемых при этом летательных аппаратов.

Ниже представлены:




Аэрогамма-спектрометр АГСК-99С с блоком детектирования на базе сцинтилляционных детекторов.


АГСК-99С

АГСК-99С (сцинтилляционный, модификация 1999 года) предназначен для локализации областей радиоактивного загрязнения и проведения аэрогамма-спектрометрической съемки территорий с относительно простым радионуклидным составом. К таким случаям относятся:

  • обнаружение локальных источников (ядерный и радиационный терроризм, потери при транспортировке, несанкционированные перемещения, аварии с ЯЭУ, в том числе ИСЗ, и т.д.);
  • картирование «старых» радиоактивных загрязнений (промышленные подземные ядерные взрывы, глобальные выпадения от испытаний ядерного оружия ) и т.д.
  • поиск месторождений полезных ископаемых;

Прототип АГСК-99С был испытан в 1989 году. Впервые в практике построения аэрогамма-спектрометров были реализованы следующие аппаратурные и программные решения.

  • Применение полных спектрометрических трактов для индивидуального обслуживания каждого детектора в многодетекторном блоке регистрации гамма-излучения с накоплением полных спектров от каждого детектора.
  • Применение программно управляемых спектрометрических усилителей для цифровой стабилизации и масштабирования коэффициентов преобразования спектрометров.
  • Размещение всех узлов спектрометров и вспомогательных электронных блоков в едином с детекторами объеме, то есть создание функционального узла АГСК - спектрометрического модуля.
  • Использование ПК в качестве бортовой ЭВМ для гибкого управления спектрометром, накопления, предварительной обработки и отображения информации в полете.

Указанный вариант АГСК эксплуатировался на летательных аппаратах Ми-8, Ан-24, Ан-26, Ка-26 и их различных модификациях. Суммарное время налета около 500 часов.

Состав АГСК-99С. Назначение основных функциональных узлов и составных частей.

  • Спектрометрический модуль.
    Представляет собой контейнер с размещенными в нем узлами четырех сцинтилляционных спектрометров. Обеспечивает работоспособность спектрометров в эксплуатационных условиях. На внешней поверхности контейнера находятся разъемы для подключения модуля к бортовой сети летательного аппарата и бортовой ЭВМ. В зависимости от решаемой задачи применяются один или несколько спектрометрических модулей.
  • Бортовая ЭВМ.
    ПК в промышленном исполнении. Устанавливается на борту летательного аппарата. Служит для управления спектрометром, накопления спектрометрической и навигационной информации, предварительной обработки и отображения результатов обработки в полете.
  • Навигационно-пилотажное устройство.
    GPS-приемник спутниковой навигационной информации. Специализированное устройство для удобства выполнения полетов по заранее заданной схеме.
  • Устройство гарантированного (бесперебойного) питания.
  • Устройство наземной обработки информации.
    ПК с соответствующими характеристиками и набором периферийных устройств. Используется для обработки результатов калибровочных измерений, обработки, представления и документирования результатов аэрогамма-съемки. В принципе, эти задачи могут быть решены на бортовой ЭВМ.
  • Программно-математическое и методическое обеспечение.
    Комплекс программ и методик, обеспечивающих функционирование аппаратурной и программной частей АГСК, проведение всех видов измерений, накопления данных, их обработки и представления результатов обработки.
  • Научно-техническая документация.
    Комплект документов, всесторонне отражающий технические и эксплуатационные возможности АГСК, методы и правила его применения и эксплуатации.

Основные технические и эксплуатационные характеристики.

  • Измерительный спектрометрический модуль.
    Тип и размер детекторов: сцинтиллятор NaI(Tl), Ж200х100мм, объем 3.1 литра или 200х200х100 мм, объем 4.0 литра.
    Относительное энергетическое разрешение для энергии 661.6 кэВ: 9% - 11%.
    Количество и суммарный объем детекторов в модуле: 4 штуки; суммарный объем 12.5 или 16 литров.
    Управление спектрометрами от бортовой ЭВМ.
    Количество спектрометров в модуле: 4 штуки.
    Количество каналов в анализаторе спектрометра: 256-1024.
    Запись полных спектров с каждого детектора.
    Время преобразования АЦП: не более 6 мкс, фиксированное.
    Автоматическая (аппаратная и программная) стабилизация спектра.
    Габариты модуля: 550х550х450 мм.
    Масса модуля: не более 85 кг.
  • Программно-математическое и методическое обеспечение.
    Методы обработки информации, получаемой со сцинтилляционного спектрометра, положенные в основу программного и методического обеспечения АГСК-99С, разработаны в МИФИ и принципиально отличаются от общепринятых подходов. Реализованные в АГСК-99С методы обработки данных позволяют обнаруживать, локализовывать и определять характеристики локальных и протяженных источников с достаточно сложным радионуклидным составом без привлечения априорной информации о параметрах источников. Для всех определяемых величин проводится оценка их погрешностей.
    • Программа управления работой гамма-спектрометра.
    • Методики выполнения АГС-съемки.
    • Методики и программы обнаружения локальных и протяженных источников гамма-излучения.
    • Методики и программы определения радионуклидного состава и активностей техногенных радионуклидов, а также локализации обнаруженных источников.
    • Методики и программы определения запаса естественных радионуклидов (радий, торий, калий) с поправкой на свободный атмосферный радон.
    • Методы и программы картографического представления результатов измерений с применением ГИС-технологий. Используется семейство программ ArcGIS производства компании ESRI.
    • Программы работы с приемниками GPS-информации и высотомером. Использование оригинальных корректирующих алгоритмов для согласования координатной и спектрометрической информации при локализации обнаруженных источников.
    • Методика выполнения калибровочных измерений. Программа обработки результатов калибровочных измерений.
  • Навигационно-пилотажное устройство.
    Специализированное устройство для удобства выполнения полетов по заранее заданной схеме. Информация, выводимая в полете на устройство отображения указывает пилоту на отклонение летательного аппарата в данный момент времени от запланированного маршрута полета и помогает проводить полет по запланированному маршруту. В принципе, для АГСК-99С это опционный модуль, так как разработанное программно-методическое обеспечение позволяет обрабатывать результаты полетного эксперимента при любой схеме галсирования.

Научно-техническое сопровождение. Обеспечение работ.

  • Обучение персонала Заказчика в рамках контракта. Теоретические и практические занятия по темам:
    • «Основы гамма-спектрометрии природных сред»
    • «Теоретические и практические основы аэрогамма-спектрометрии»
    • «Методы обработки результатов спектрометрических измерений»
    • «Устройство и принципы работы АГСК-99С»
    • «Практические занятия на АГСК-99С».
  • Ввод АГСК в эксплуатацию на базе Заказчика.
  • Научно-техническое сопровождение эксплуатации АГСК. Консультации. Совместные опытная эксплуатация АГСК. Первоочередное обновление программных продуктов.

Комплектность, стоимость и условия поставки.
Состав поставляемого спектрометра АГСК-99С (количество спектрометрических модулей, типы и параметры детекторов, состав и ориентация программного и методического обеспечения и т.д.), его стоимость и условия поставки определяется при заключении контракта на поставку.




Аэрогамма-спектрометр АГСК-99 с комбинированным блоком детектирования на базе полупроводниковых и сцинтилляционных детекторов.

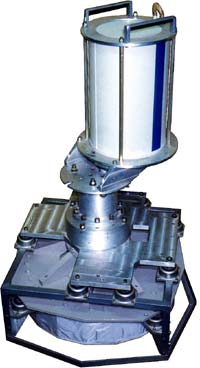

АГСК-99. Модуль детектирования

В целом ряде случаев требуется не только обнаружить источник гамма-излучения, но и одновременно исследовать его характеристики. Если спектр гамма-излучения обнаруженного источника достаточно сложен (много близко расположенных линий гамма-излучения), то относительно низкое энергетическое разрешение сцинтилляционных детекторов принципиально ограничивает возможность корректного определения радионуклидного состава таких источников гамма-излучения и, соответственно, активности нуклидов, образующих этот источник.
В связи с этим в МИФИ в 1983 году был разработан АГСК с комбинированным блоком детектирования на базе HPGe полупроводникового детектора и сцинтилляционных NaI(Tl) детекторов. При совместной обработке информации, получаемой на таком спектрометре, спектры полупроводникового детектора используются для определения радионуклидного состава источника и его активности, а спектры сцинтилляционного детектора позволяют установить пространственное распределение радионуклидов. Такой метод исследований получил название аэрогамма-спектрометрия с высоким энергетическим разрешением.

Позднее были проведены многочисленные модернизации первоначального варианта АГСК с полупроводниковым детектором. Рассматриваемый тип АГСК успешно эксплуатировался на летательных аппаратах Ми-8, Ан-24, Ан-26, Ка-26 и их модификациях. Суммарное время налета составило около 500 часов.
Следует отметить, что измерения, для проведения которых предназначен АГСК-99С, могут быть проведены с применением АГСК-99 на более высоком качественном уровне.

Состав АГСК-99.

  • АГСК-99С с одним или несколькими спектрометрическими модулями.
  • Аэрогамма-спектрометр с блоком детектирования на базе детектора из сверхчистого германия (HPGe) в следующем составе.
    • Блок детектирования с пространственной анизотропией чувствительности в пике полного поглощения на базе HPGe детектора.
    • Портативный многоканальный анализатор амплитуд импульсов.
    • Бортовая ЭВМ.
    • Программно-математическое и методическое обеспечение.

Назначение основных функциональных узлов. Основные технические и эксплуатационные характеристики.

  • Блок детектирования с пространственной анизотропией чувствительности в пике полного поглощения на базе HPGe детектора.
    Функциональный узел гамма-спектрометра с высоким энергетическим разрешением. Изготовлен на базе HPGe коаксиального детектора. Анизотропия чувствительности в пике полного поглощения реализуется посредством пассивной коллимации детектора.
    Эффективность детектора в пике полного поглощения (ANSI/IEEE 325-1986): 60%-150% для энергии1332.5 кэВ.
    Абсолютное энергетическое разрешение (IEEE): 1.80-2.20 кэВ для энергии 1332.5 кэВ.
  • Портативный многоканальный анализатор амплитуд импульсов.
    Функциональный узел гамма-спектрометра с высоким энергетическим разрешением. Может быть использован как привычный портативный анализатор с аналоговым трактом, так и портативный анализатор нового поколения, реализующий так называемой «полностью цифровой спектрометр». Отличительная особенностью этого спектрометра является реализация всех функций спектрометрического тракта, а именно усиление амплитуды импульсов, формирование импульсов, режекция наложений и т.д. в цифровой форме. Характеризуется очень высокой временной стабильностью параметров и загрузочной способностью до 5х105 импульс/сек при ухудшении энергетического разрешения не более, чем на 10% от базовой величины.
  • Бортовая ЭВМ.
    ПК в промышленном исполнении. Устанавливается на борту летательного аппарата. Служит для управления спектрометром, накопления спектрометрической и навигационной информации, предварительной обработки и отображения результатов обработки в полете.
  • Программно-математическое и методическое обеспечение.
    Методическое обеспечение устанавливает порядок действий при проведении исследований методом аэрогамма-спектрометрии с высоким энергетическим разрешением. Программно-математическое обеспечение предназначено для обеспечения функционирования гамма-спектрометров, обработки и представления результатов исследований.

Комплектность, стоимость и условия поставки.
Состав поставляемого спектрометра АГСК-99 (количество спектрометрических модулей, типы и параметры детекторов, состав и ориентация программного и методического обеспечения и т.д.), его стоимость и условия поставки определяется при заключении контракта на поставку.

Научно-техническое сопровождение. Обеспечение работ.
Аналогично с условиями, сформулированными для АГСК-99С.




Типичный пример использования аэрогамма-спектрометров МИФИ.

Летом 2003 года специалисты МИФИ и МосНПО "Радон" совместно выполнили аэрогамма-спектрометрическую съемку территории некоторых районов Московской области, в том числе в районе г. Подольск. Для проведения исследований на вертолете Ка-26 МосНПО "Радон" был установлен сцинтилляционный аэрогамма-спектрометр АГСК-99С МИФИ. Полеты выполнялись методом параллельного галсирования, расстояние между галсами от 200 до 400 метров, средняя высота полета 100 метров, средняя скорость - 30 м/сек. Координатная привязка результатов измерений проводилась на основании информации, получаемой приемником спутниковой системы позиционирования GPS-35HVS. Для корректной локализации обнаруженных источников и определения их активности координатные данные уточнялись с помощью разработанными для этих целей в МИФИ программных средств.

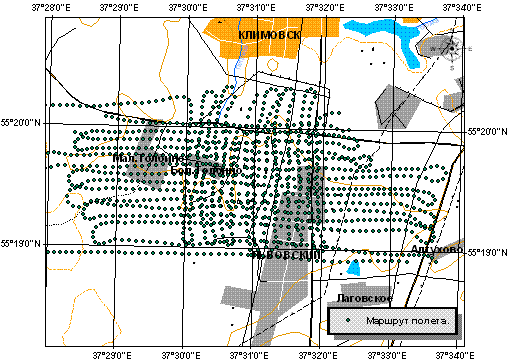

Маршрут полета
Схема галсирования.

Поправка GPS по времени

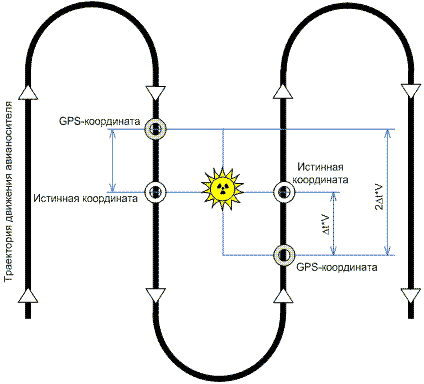

Влияние эффекта «запаздывания» GPS-навигации на точность координатной привязки спектров при параллельном галсировании
(здесь Dt – интервал выдачи навигационных данных GPS-приемником,
V – средняя скорость авианосителя).

Поправки перехода между системами

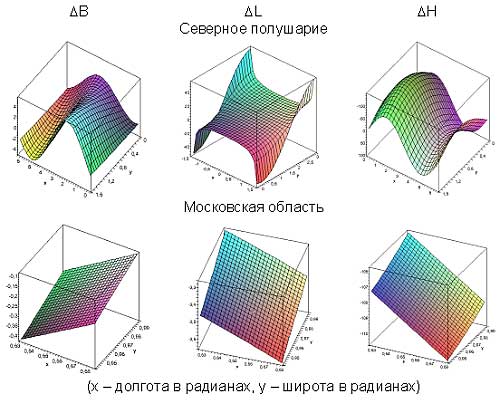

Зависимости поправок к долготе (DB), широте (DL) и высоте (DH) при переходе из системы координат WGS-84 к системе Пулково-42 от местоположения.

Обработка результатов измерений проводилась с применением разработанных в МИФИ методических и программных специализированных средств. Для обследованных территорий были определены пространственные распределения критерия обнаружения техногенных источников гамма-излучения и содержания радионуклидов 137Cs, 40K, 226Ra и 232Th.

Критерий обнаружения техногенных источников вдоль траектории полета

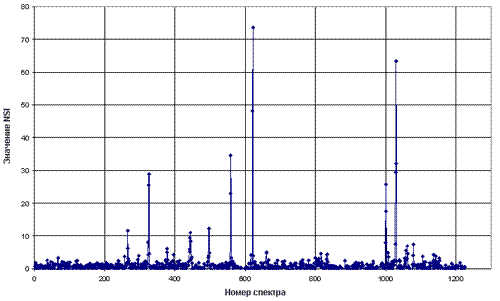

Распределение критерия обнаружения техногенных источников вдоль траектории измерений.

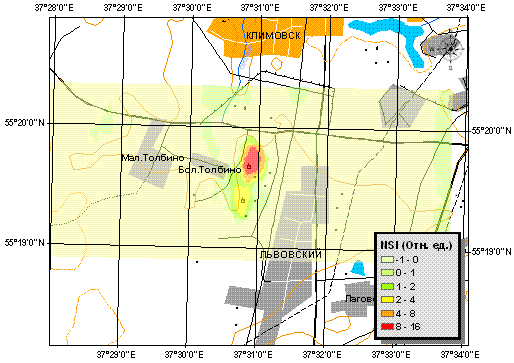

Критерий обнаружения техногенных источников на обследуемой территории
Распределение критерия обнаружения техногенных источников на обследуемой территории.

Для определения активности техногенных радионуклидов нами был разработан метод пиков, состоящий в отделении спектрального пика от непрерывной подложки, включающей в себя и комптоновский континуум от излучения с большей энергией и спектр рассеянного в атмосфере гамма-излучения, и определении положения и площади пика. При этом оценка погрешностей активностей радионуклидов производится обычными статистическими методами. Основными препятствиями к применению метода пиков являются низкое энергетическое разрешение сцинтилляционных спектрометров, его сильная зависимость от энергии и слабая статистика накопленных в индивидуальных измерениях спектров. Для устранения этих препятствий нами разработана совокупность математических методов и реализующих их программных средств, позволяющая выполнять преобразования спектров, в результате которых ПШПВ спектральных пиков существенно (в 2 - 3) раза уменьшается.

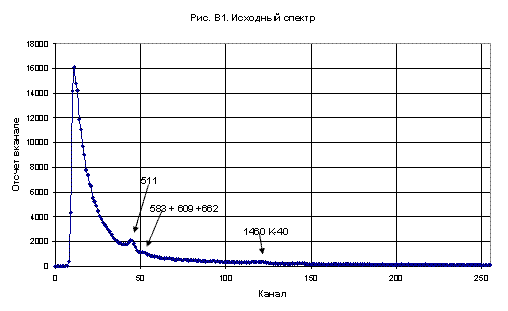

Демонстрация разработанных методик анализа проводится на примере спектров, полученных в измерениях над территориями с различным радионуклидным составом источников гамма-излучения. Для каждого из обработанных спектров приводятся исходный экспериментальный спектр и спектр после улучшения разрешения. Для того, чтобы увидеть результату анализа необходимо разместить указатель мыши над выбранным рисунком.

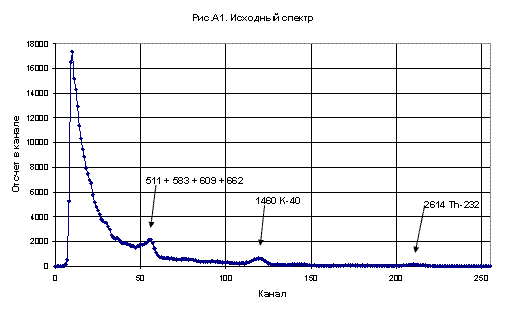

А - полет над территорией со значительным загрязнением поверхности цезием-137
А - полет над территорией со значительным загрязнением поверхности цезием-137;

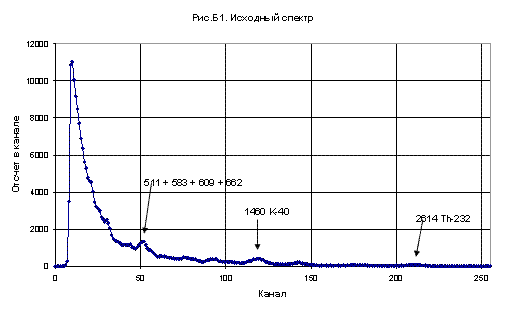

Б - полет над территорией с обычным радионуклидным составом грунта и небольшим количеством цезия-137
Б - полет над территорией с обычным радионуклидным составом грунта и небольшим количеством цезия-137;

В - полет над работающим ядерным реактором
В - полет над работающим ядерным реактором, создающим высокую концентрацию радионуклида 16N, при распаде которого излучаются гамма-кванты высокой энергии, что приводит к появлению интенсивного аннигиляционного пика в регистрируемом спектре.

На обследованной территории в районе г. Подольск было обнаружено достаточно мощное локальное загрязнение территории радионуклидом 137Cs. Разработанный метод позволил определить пространственную структуру загрязнения, провести локализацией максимумов и вычислить их активности. Хорошо видна пространственная структура обнаруженного источника, состоящая из двух пятен, совпадающих с положениями двух заводов вблизи населенного пункта Большое Толбино.

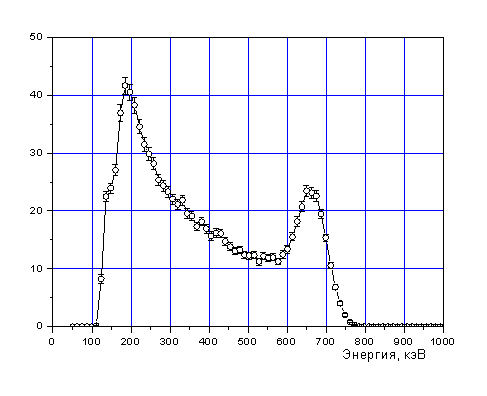

Спектр обнаруженного техногенного источника
Спектр обнаруженного техногенного источника.

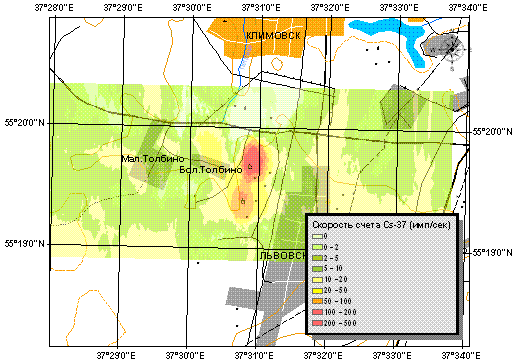

Распределение скорости счета Cs-137
Распределение скорости счета Cs-137.

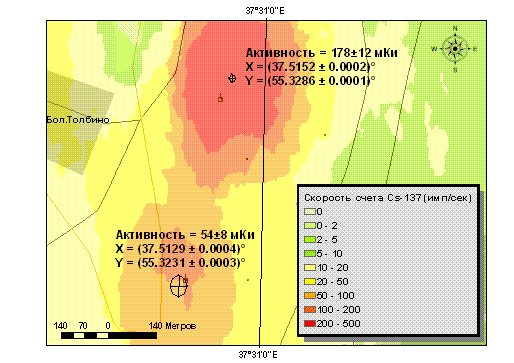

Локализация Cs-137 (два источника)
Локализация Cs-137 (два источника).
